绿线和蓝线：草图定义状态解读

草图元素的颜色不是装饰，是定义状态的实时提示。看懂颜色，就知道模型为什么「一拖就散」。

三种自由度

一个草图元素如果还能动，就有自由度，共三种：旋转（能转）、水平移动（能左右跑）、竖直移动（能上下跑）。全部自由度被尺寸或约束锁死，元素才算定死。

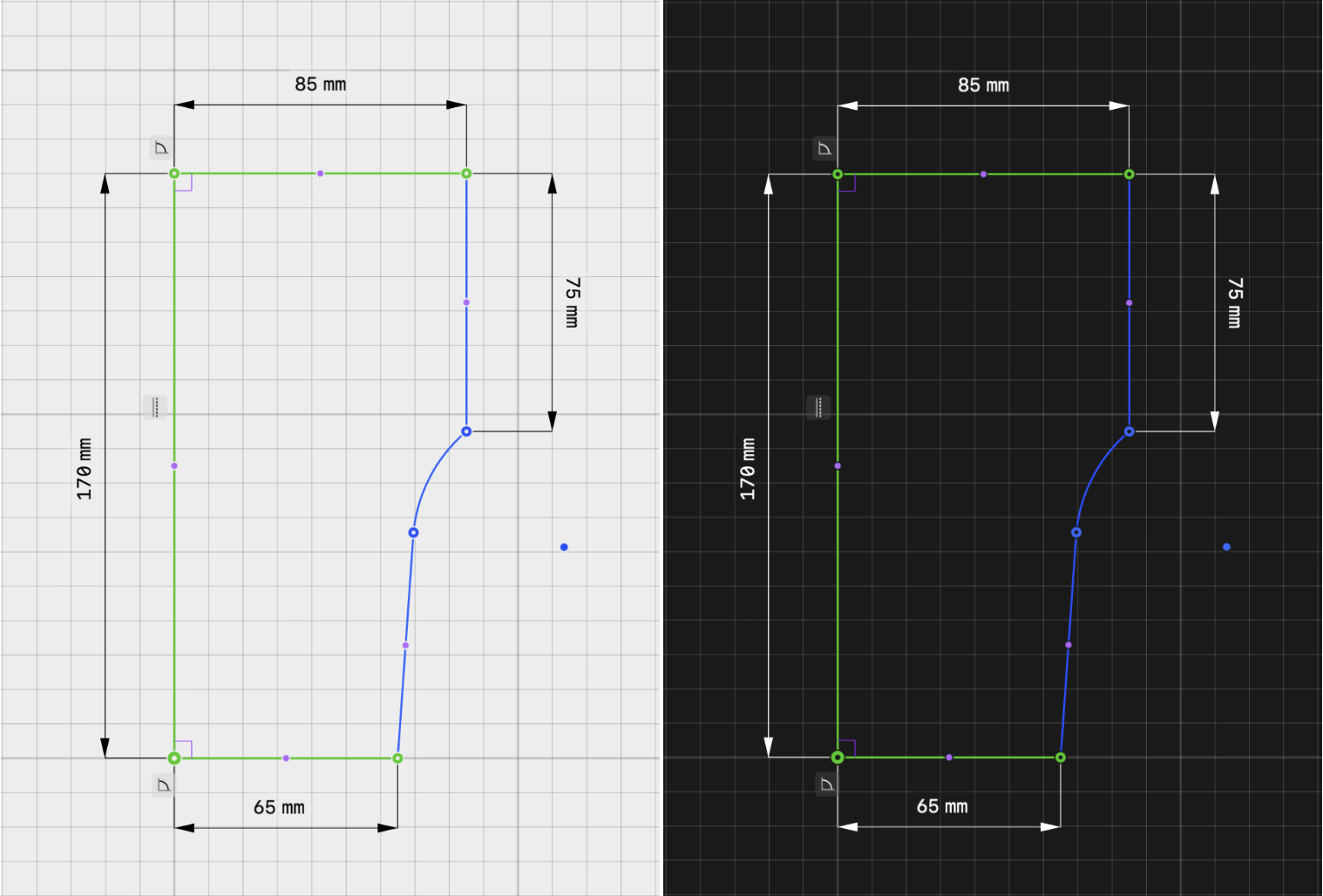

两种颜色状态

• 绿色 = 全定义：所有自由度已由尺寸和约束固定。除非修改尺寸或删除约束，它不会再动。这是交给拉伸、出图前的理想状态。
• 蓝色 = 欠定义：至少剩一个自由度，还能被拖动、旋转或缩放。不锁也能建模，但后续改动可能牵连变形。

点的状态

点同样分绿蓝：

• 绿点：位置固定，成为相连元素的锚。拖别的线它不动。
• 蓝点：至少剩一个方向的自由度，可自由拖放。
• 连接点：颜色跟随自由度更大的一侧。比如一条全定义的直线端点连着一条欠定义曲线，共享点仍是蓝色。

连接点的三种典型关系：重合（点贴在元素或其延长线上，可沿线滑动）、中点（始终锁在线段中点）、点点连接（两点同步移动）。

实用建议

• 起稿阶段不必急着锁死，先蓝色地画个大概。
• 出图、送打印、交加工之前，把参与成型的轮廓逐条变绿，避免后续修改走样。
• 全定义元素与欠定义元素相连时，全定义一侧保持不动，只有欠定义一侧在剩余自由度内变形——利用这一点可以做「一边固定、一边调整」的参数化修改。
