自动生成带标注的 2D 工程图

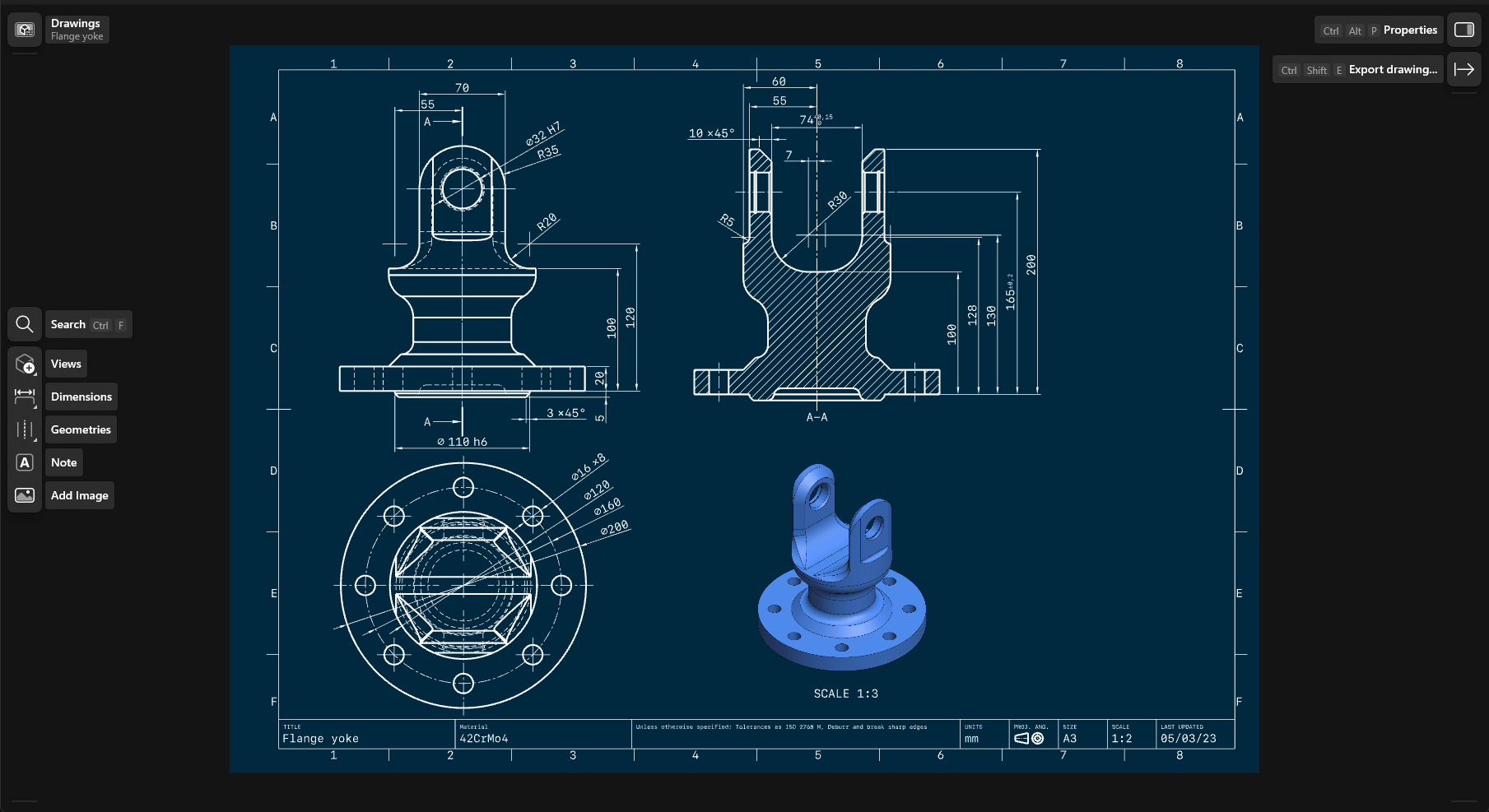

给加工商的正式文件仍是二维图纸。2D Drawings 空间从 3D 模型直接生成带图框、视图与标注的工程图。
创建步骤
- 在项目侧栏 Drawings 下点「创建图纸」。
- 选中要出图的 3D 实体，点下一步。
- 在图纸偏好里设置：
- 图纸名称
- 纸张方向（纵向 / 横向）
- 标准（ISO 或 ANSI）
- 视图比例
- 是否自动放四视图（主视图 + 左、上、等轴测）
- 点继续生成图纸。
生成后可调整
- 改比例：双击视图，点比例标签换比例。
- 隐藏线：双击视图切换虚线显示。
- 标题栏：双击图框里任意文字改写图号、材料、单位等信息。
- 标注：左侧面板提供尺寸、注释、几何公差等工具补标。
定位与限制
工程图属于 Pro 档功能，免费档仅试用期可用（官方定价表标注为 trial only）。图纸随模型联动：3D 改了尺寸，视图与标注自动更新，不必重画。
导出时选 PDF、DWG、DXF 等格式交付，见 导出格式全景与免费档限制；二维交换细节见 DWG 和 DXF 二维图纸互通。
图纸功能细节可能随版本更新调整，以官方最新版为准。
